PCBA加工是電子制造行業不可或缺的一環，它將電路板裸板轉變?yōu)槟軌驁?zhí)行特定功能的成品電子裝置。這個過程涉及一系列復雜而精密的步驟，每一步都對產品的最終質量和性能至關重要。以下是詳細的PCBA加工流程講解，幫助您更好地理解整個過程。

1. 電路板設計與制作

PCBA加工的第一步始于電路板的設計。利用專業的電子設計自動化（EDA）軟件，設計師繪制電路圖并布局電路板上的元器件位置。設計完成后，會產生一系列文件，其中包括Gerber文件和鉆孔文件等，這些文件將用于后續的電路板制造過程。

電路板制作涉及將銅箔覆蓋在絕緣基板上，并通過刻蝕工藝去除多余的銅，形成預定的導電路徑。接著在板上鉆孔以安裝元件，最后對板進行清洗和檢查以確保沒有缺陷。

2. 元器件采購與檢驗

與電路板制作同時進行的是元器件的采購。這些元器件包括但不限于電阻、電容、電感、二極管、晶體管和集成電路等。采購的元器件必須符合設計規范并具有可靠性。

元器件到貨后進行嚴格檢驗，包括外觀檢查、尺寸測量和電氣性能測試，確保只有合格的元器件才能用于后續加工。

3. SMT貼片加工

SMT貼片加工是PCBA制造中的關鍵步驟。在此階段，元器件通過自動貼片機精確放置在電路板上的指定位置。接著通過回流焊或波峰焊等技術將元器件與電路板焊接固定。

4. DIP插件加工

對于無法通過SMT技術安裝的元器件，將采用DIP插件加工。這些元器件通常有較長的引腳，需要插入電路板預先鉆好的孔中。元器件插入后，通過波峰焊或手工焊接進行固定。

5. 測試與調試

焊接完成的電路板需要經過嚴格的測試，包括在線電路測試（ICT）和功能測試（FCT），以檢查電路板的電氣連接是否正確，以及是否符合設計規范。如發現問題，將進行相應的調試工作，確保電路板能夠正常工作。

6. 組裝與包裝

最后一步是將測試通過的電路板與其他組件（如外殼、顯示屏等）組裝成完整的電子產品。組裝完成后，進行最終質量檢查，然后將產品進行包裝，準備發貨。

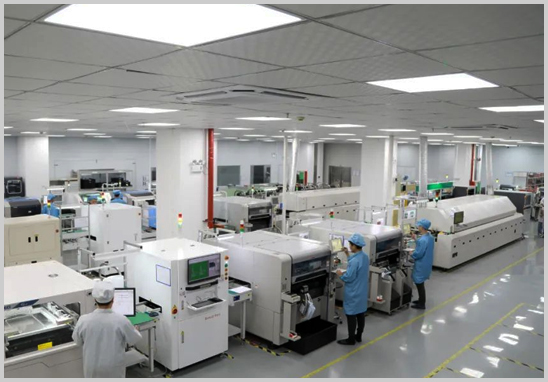

深圳宏力捷電子憑借20余年的PCBA加工經驗，提供從PCB設計、元件采購到最終成品交付的一站式服務。其先進的SMT和DIP生產線保證了產品的高效率和高質量，為客戶提供可靠的PCBA加工解決方案。

通過這一系列精密復雜的過程，PCBA加工將電路板裸板轉化為功能完整的電子產品，確保了電子制造行業能夠生產出高性能、高可靠性的產品，滿足市場和消費者的需求。
