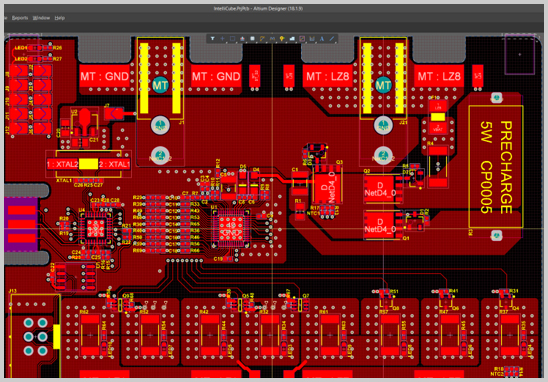

PCB Layout_PCB布局設計公司

深圳宏力捷電子以專業的PCB設計理念、經驗豐富的PCB Layout團隊、嚴格的PCB設計流程結合功能強大的PCB設計軟件向客戶提供優質高效的PCB LAYOUT、高速PCB設計、原理圖設計、PCB信號完整性分析、PCB電磁干擾/兼容性分析、PCB拓?fù)浣Y(jié)構分析、PCB熱分析、PCB可制造性分析電源完整性仿真分析等技術服務。

客戶只需提供基本的原理圖和規格資料，從電子元器件挑選到封裝制作，到PCB板設計以及制板貼片，我們提供一站式解決方案。甚至如果您只有產品設計的思路，還沒有原理圖等技術資料，我們可為您提供原理圖設計、結構特征設計、器件選型到PCB設計的總體設計方案，加快您的產品研發，推動新產品快速上市，充分把握市場機遇贏得更大經濟效益。

PCB設計能力

PCB設計服務流程

1、客戶需提供資料：

原理圖（schdoc、DSN或sch）或網表、結構圖(DXF)、封裝庫（需新建的封裝提供datasheet手冊）、設計要求等；

2、布局、布線評審：

依據設計規范、設計指導書、客戶設計要求以及相關CHECKLIST進行。項目啟動后，我方工程師進行原理圖DRC檢查，結構核對等電氣設計要求，有問題第一時間反饋EQ記錄給客戶；

3、客戶布局確認：

提供布局檔案、結構檔案供客戶進行布局審查；客戶確認布局合理性、層疊方案、阻抗方案、結構、封裝，并確認布線參數；

4、設計資料輸出：

PCB源文件、Gerber檔案、裝配檔案、鋼網檔案、結構檔案等。PCB Layout設計完成后，我方工程師進行互檢，包括DFM檢查，QA檢查，EMC檢查，客戶確認OK后，出Gerber等生產文件。

PCB設計服務優勢

1、服務：

- 免費為客戶提供PCB封裝建設（客戶提供器件DataSheet）；

- 免費為客戶提供PCB阻抗計算、疊層設計、QA檢查、工藝檢查、EMC檢查。

2、交期：

- 創新式早晚輪班作業模式，充分利用聯機、并行作業分割任務，保證設計交期；

- 設立項目專項討論組，工程師確保能實時溝通，進度專人跟進，確保項目進程。

3、質量：

-提供的設計不僅僅是簡單的布局布線，會為您考慮電氣性能，如時序要求，信號質量，信號匹配方案，拓?fù)浣Y(jié)構，信號回流，電源去耦，信號阻抗和疊層控制等。

4、專業：

- 結合豐富設計經驗：充分實現可制造性設計，減少設計重復和返工；

- 專業《PCB設計規范》,《質量標準》,《PCB標準庫》，強調美觀，賞心悅目。

5、成本：

- 全程提供優化方案,充分評估可設計性和可制造性,為客戶最大化降低制板成本；

- 為客戶調試方便為考量，考慮后焊等問題，為客戶減少不必要的焊接麻煩。

6、售后：

- 設計結束，PCB制板提前快速報價，真正縮短產品周期；

- 客戶打樣回來調試過程中，任何疑問，我司工程師繼續配合調試。
