在PCB生產工藝流程中，預留工藝邊是一項至關重要的工藝環節。工藝邊的預留對后續的PCBA加工有著非常重要的影響，直接關系到生產效率和產品質量。本文將詳細介紹預留工藝邊的意義、制作方式及其在PCBA加工中的應用。

工藝邊的定義和作用

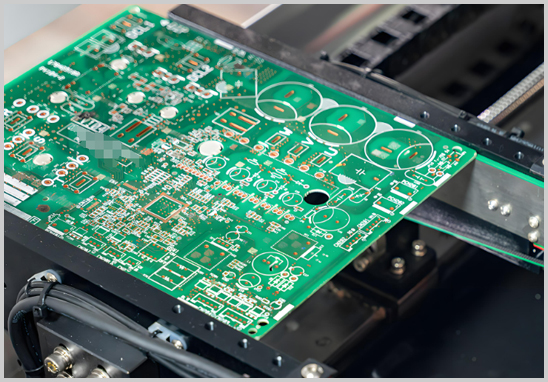

工藝邊是指在PCB板的兩邊或四邊額外增加的部分，其主要目的是輔助貼片插件焊接走板，確保SMT貼片機軌道能夠穩定地夾住PCB板并流過貼片機。如果元器件過于靠近軌道邊，在SMT貼片機吸嘴吸取元器件并貼裝到PCB板上時，可能會發生撞件現象，導致生產無法順利完成。因此，必須預留一定寬度的工藝邊，一般為2-5mm，以避免類似問題的發生。

工藝邊不僅適用于SMT貼片，還適用于插件元器件。在經過波峰焊時，工藝邊能夠防止元器件因靠近邊緣而受到損害。需要注意的是，工藝邊并不屬于PCB板的一部分，在PCBA加工完成后可以去除。

工藝邊的制作方式

工藝邊的制作主要有兩種方式：

1. V-CUT

   - V-CUT是在PCB板兩面稍微裁切，但不完全裁斷。這樣，工藝邊與PCB板之間保持一定的連接，便于后續加工和去除。

2. 連接筋

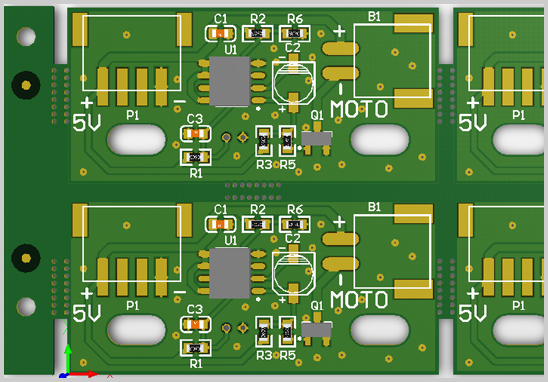

   - 連接筋是利用幾個筋將PCB板連接起來，中間打一些郵票孔。加工完成后，可以用手或機器將工藝邊折斷或剪斷。

工藝邊的經濟性與可制造性

工藝邊的預留會增加PCB的整體成本，因為需要消耗額外的板材。因此，在設計PCB工藝邊時，需要平衡經濟性和可制造性。在某些特殊形狀的PCB板設計中，可以通過拼板方式巧妙地簡化工藝邊的預留，減少工藝邊的數量，從而節省材料成本。

貼片加工中的拼板設計

在設計拼板方式時，需要充分考慮到SMT貼片機的軌道寬度。如果拼板寬度超過350mm，務必與SMT供應商的工藝工程師進行溝通，以確保設計符合加工設備的要求，避免在實際生產中遇到問題。

預留工藝邊在PCBA加工中具有重要意義。它不僅能確保SMT貼片和插件元器件的順利焊接，還能提高生產效率和產品質量。通過合理設計工藝邊和拼板方式，可以在保證制造質量的同時降低生產成本。預留工藝邊雖然在加工完成后會被去除，但其在生產過程中的重要作用不可忽視。因此，在PCB設計和PCBA加工中，預留工藝邊是一個必須重視的環節。
