在電子制造領域，SMT貼片加工與DIP插件加工是兩種常見的組裝工藝。雖然它們都用于將電子元器件安裝到電路板上，但在工藝流程、使用的元器件類型以及應用場景上有顯著的區別。

1. 工藝原理的不同

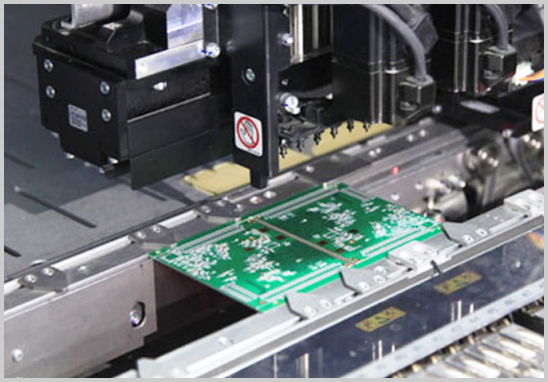

SMT貼片加工（Surface Mount Technology）：

SMT是通過自動化設備將表面貼裝元器件（SMD）精確地放置在電路板的表面，然后經過回流焊接，將元器件固定在PCB（Printed Circuit Board）上。該工藝不需要在電路板上鉆孔，因此可以更有效地利用電路板的表面積，適合高密度、高集成度的電路設計。

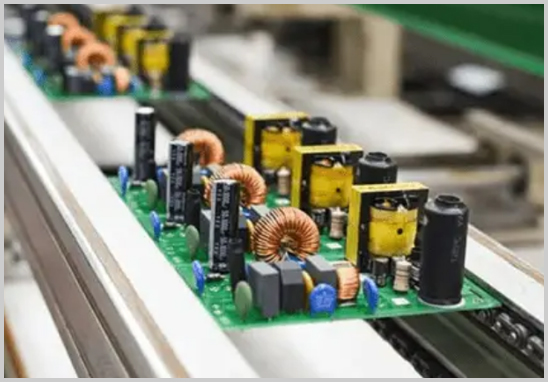

DIP插件加工（Dual In-line Package）：

DIP是將元器件的引腳插入電路板上預先鉆好的孔中，然后通過波峰焊接或手工焊接將元器件固定。DIP工藝主要用于較大的元器件或功率較高的元器件，這些元器件通常需要更強的機械連接和更好的散熱能力。

2. 使用元器件的不同

SMT貼片加工使用的是表面貼裝元器件（SMD），這些元器件體積小、重量輕，能夠直接貼裝在電路板表面。常見的SMT元器件包括電阻、電容、二極管、晶體管以及集成電路（IC）等。

DIP插件加工則使用的是插裝元器件，這些元器件通常有較長的引腳，需要插入電路板的孔中再進行焊接。典型的DIP元器件包括大功率晶體管、電解電容、繼電器以及一些大型IC等。

3. 應用場景的不同

SMT貼片加工廣泛應用于現代電子產品的生產中，尤其是需要高密度集成電路的設備，如智能手機、平板電腦、筆記本電腦以及各種便攜式電子設備。由于SMT工藝能夠?qū)崿F(xiàn)自動化生產，并且節省空間，因此在大批量生產中具有顯著的成本優勢。

DIP插件加工則更常用于功率要求較高或需要更強機械連接的場景，如工業設備、汽車電子、音響設備以及電源模塊等。由于DIP元器件在電路板上的機械強度較高，適合用于振動較大的環境或?qū)ι嵋筝^高的應用。

4. 工藝優缺點的不同

SMT貼片加工的優勢在于它能夠大幅提高生產效率，元器件密度更高，電路板設計更加靈活，但缺點是對設備要求高，且加工過程中不易進行手工修復。

DIP插件加工的優勢在于機械連接強度高，適合高功率和散熱要求高的元器件，但缺點是工藝速度較慢，占用PCB面積較大，不適合小型化設計。

SMT貼片加工與DIP插件加工各有其獨特的優勢和應用場景。隨著電子產品向高集成度和小型化方向發展，SMT貼片加工的應用越來越廣泛，但在某些特殊應用中，DIP插件加工仍然具有不可替代的作用。在實際生產中，往往會根據產品的需求，選擇最合適的工藝，以確保產品的質量和性能。
