在SMT貼片加工過程中，元件少料問題是常見但具有潛在風險的故障之一。它不僅影響產品的合格率，還可能導致產品功能異常或失效。對于像深圳宏力捷電子這樣提供PCBA代工代料和來料加工的一站式服務廠家，解決元件少料問題對提高生產效率和保障產品質量至關重要。

本文將詳細介紹排查SMT貼片加工中元件少料問題的具體步驟，并探討常見的少料原因及其對應的解決方案，幫助技術人員快速定位問題并有效解決。

排查步驟

排查元件少料問題的過程需要系統化、循序漸進。以下是具體的排查步驟：

1. 問題確認

   - 確認少料元件的類型和數量。

   - 檢查元件少料問題是否出現在特定產品批次、生產線或特定的PCB位置上。

   - 使用自動光學檢測（AOI）設備或手工檢查PCB，記錄下少料的位置和元件類型，作為后續分析的依據。

2. 生產工藝檢查

   - 審查生產流程中的每個環節，尤其是涉及元件供應、編程和貼裝的步驟。

   - 檢查貼片機的編程設置，確保元件坐標、角度、吸附力等參數設置正確。

   - 檢查是否存在由于操作不當導致的生產工藝問題，如編程錯誤或操作失誤。

3. 設備狀況檢查

   - 檢查貼片機的吸嘴、真空泵等設備是否有磨損或堵塞，導致元件無法正常吸附或貼裝。

   - 評估物料供應系統，確保料帶、振動料盤、托盤等元件供應設備正常工作，元件能順利輸送到吸嘴。

   - 觀察貼片機是否存在元件丟失或未吸附成功的記錄，并進行對比分析。

4. 材料檢查

   - 確認來料元件的包裝方式是否符合標準，料帶的寬度、厚度、間距是否與設備匹配。

   - 檢查元件規格，確保元件大小、重量與設備吸附能力相匹配，尤其是對小型元件和微型元件的處理。

   - 檢查元件存儲環境是否合適，如濕度控制，避免因潮濕導致元件吸附困難。

常見原因及解決方法

1. 吸嘴問題

   - 原因：貼片機的吸嘴如果發生磨損、堵塞或吸力不足，可能會導致元件無法被準確拾取，從而出現少料問題。

   - 解決方法：

     - 定期更換磨損的吸嘴，并根據元件類型選擇合適的吸嘴型號。

     - 定期清潔吸嘴，避免堵塞影響吸附性能。

     - 調整貼片機的真空吸力參數，確保其能提供足夠的吸附力。

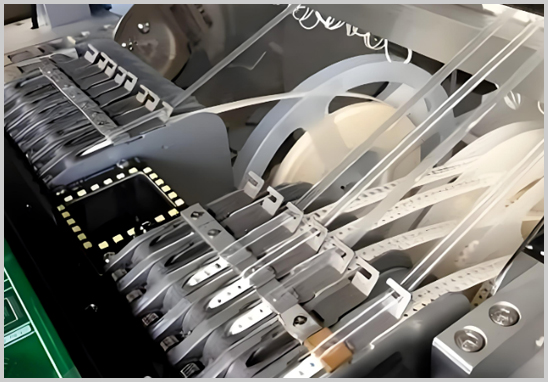

2. 供料器問題

   - 原因：供料器若出現料帶卡頓、元件供給不暢等問題，會導致貼片機吸不到元件或吸附不到位，從而造成少料現象。

   - 解決方法：

     - 定期檢查料帶的狀態，確保料帶寬度、間距符合供料器的要求。

     - 調整供料器的張力和送料速度，確保元件能夠順暢輸送。

     - 使用自動化系統進行監控，當料帶發生問題時，及時停機檢查。

3. 編程錯誤

   - 原因：貼片機的編程不當，例如元件坐標錯誤、貼裝角度不正確或元件吸附參數設定錯誤，都可能導致元件貼裝不到位，出現少料問題。

   - 解決方法：

     - 重新檢查并優化貼片機的編程，確保坐標、角度、吸附參數等設置正確無誤。

     - 進行模擬測試，確保程序能正確貼裝元件。

     - 使用軟件工具對貼片路徑進行分析，優化操作流程，減少錯誤發生的可能性。

4. 來料質量問題

   - 原因：元件供應商提供的元件包裝不合適或不符合要求，料帶異常、料盤破損或元件本身質量問題都會導致少料現象。

   - 解決方法：

     - 加強來料檢驗，確保元件包裝符合設備的料帶要求。

     - 建立嚴格的供應商管理體系，確保元件質量穩定可靠。

     - 對來料進行批次追蹤，及時發現并反饋存在問題的元件。

5. 環境因素

   - 原因：貼片加工過程中環境濕度過高或過低，可能導致焊膏粘性異常，影響元件吸附和貼裝。

   - 解決方法：

     - 控制生產環境的溫度和濕度，確保符合元件及焊膏的加工要求。

     - 定期校準濕度和溫度傳感器，確保監控?cái)?shù)據的準確性。

預防措施

1. 定期設備維護

   - 建立設備維護計劃，定期檢查并更換設備的關鍵零部件，尤其是貼片機的吸嘴和供料器，確保其性能良好。

2. 嚴格的來料檢驗

   - 對所有入庫的元件進行抽檢和全檢，確保包裝方式、尺寸、質量符合生產要求。

3. 優化編程和工藝流程

   - 定期檢查貼片機的編程設置，進行模擬測試以?xún)?yōu)化生產流程，減少編程錯誤導致的少料問題。

4. 提高操作員的技能

   - 對操作員進行定期培訓，確保其熟悉設備操作和常見問題處理，能夠及時發現并解決少料問題。

SMT貼片加工中的元件少料問題雖然常見，但通過系統化的排查和合理的預防措施，可以有效減少此類問題的發生。對于深圳宏力捷電子來說，確保設備的正常運行、優化工藝流程以及加強來料檢驗，都是提高生產效率和產品質量的關鍵措施。通過實施這些措施，不僅可以降低不良品率，還能增強客戶滿意度，為企業的持續發展奠定堅實基礎。
