在PCB設計中，外形設計不僅決定了產品的外觀，還影響著制造和裝配的效率與成本。然而，許多客戶在提供原理圖后，往往對PCB外形設計效率不夠高，導致設計周期延長，甚至影響后續生產。

PCB外形設計中的常見問題和瓶頸

1. 尺寸規劃不合理

 - 忽略了最小間距、最小孔徑、正負公差等參數，導致后期生產難以滿足要求。

 - 外形尺寸長寬比過大，容易導致PCB變形，尤其是在回流焊或波峰焊過程中。

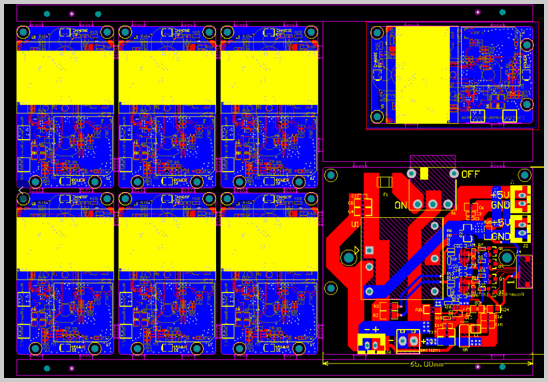

2. 拼板設計欠缺規劃

 - 拼板尺寸未充分考慮材料利用率，浪費板材。

 - 對異形結構未添加工藝邊，影響貼裝和分板效率。

3. 機械結構考慮不足

 - 缺乏對板子厚度、公差和平整度的控制，導致元件性能受到影響。

 - 忽視接插件布局和空間預留，導致裝配和散熱困難。

4. 未充分溝通制造需求

 - 忽略與制造商溝通，設計未能充分適應生產設備和工藝限制。

提升PCB外形設計效率的實用建議

1. 優化設計流程

 - 提前規劃尺寸：在設計初期明確板材利用率、加工工藝需求以及安裝要求，避免反復修改外形設計。

 - 預留工藝邊：為異形結構設計合理的工藝邊，提高拼板和分板的可操作性。

2. 利用專業工具

 - CAD工具輔助設計：通過Altium Designer、KiCad、OrCAD等軟件優化外形設計。

 - 例如，Altium Designer的Mechanical Layer功能，可快速驗證機械設計是否合理。

 - 3D仿真與檢查：借助3D仿真功能檢查PCB與外殼之間的干涉，確保設計適配性。

3. 與制造商深度溝通

 - 在設計初期與制造商確認尺寸、厚度、拼板方式及設備能力，確保設計符合生產要求。

 - 了解V-cut、郵票孔等拼板工藝的優缺點，為不同產品選擇最優方案。

4. 實踐經驗與反饋迭代

 - 總結過往項目的成功案例和失敗教訓，將經驗固化為設計規范。

 - 定期向裝配團隊和制造商收集反饋，改進設計流程和外形優化。

提升PCB外形設計效率的重要性

案例分析：某項目團隊設計了一款超薄智能手環PCB，但在生產階段發現，板子厚度不足，導致回流焊時翹曲，部分焊點出現虛焊問題。后續通過調整板材厚度和添加支撐設計，成功解決了問題并大幅減少了返工成本。這表明，在設計階段充分考慮機械性能與制造需求，可以顯著提高生產效率和產品質量。
