PCB原理圖和PCB設計文件是電路板設計過程中兩個關鍵的文檔，它們分別用于不同的設計階段，具有不同的目的和內容。深圳宏力捷電子是專業PCB layout設計公司，可承接多層、高精密/BGA封裝以及盲孔/埋孔的PCB設計畫板服務，客戶只需提供原理圖，我們可完成電路板布局、建立BOM表、搜尋供應商及購料、樣品制作等服務。接下來為大家介紹PCB原理圖和PCB設計文件之間的差異。

1. PCB原理圖：

- 目的： PCB原理圖是在電路設計的初始階段創建的，其主要目的是顯示電路的邏輯連接和元器件之間的關系。它是設計師用于理解電路功能、連接和元器件選擇的圖形表示。

- 內容： PCB原理圖包含了電路的符號、元器件、信號連接和電源等信息。通常，原理圖中的元器件是用標準符號表示的，而不是實際的物理尺寸和形狀。連接線表示電氣連接，而不是實際的布局。

2. PCB設計文件：

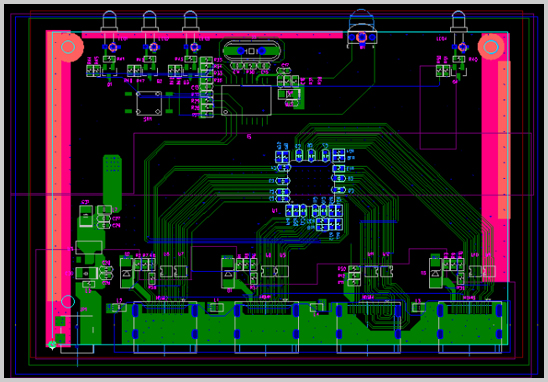

- 目的： PCB設計文件是在電路的物理布局和連接方案已經確定后創建的。它是為了實際制造和組裝電路板而存在的文件，包含了與物理PCB相關的所有信息。

- 內容： PCB設計文件包括實際的元器件尺寸和布局、電氣連接、走線、層堆疊、焊盤信息、絲印等。它是 PCB 制造商和組裝商使用的主要文件。設計文件通常以標準格式（如Gerber文件）提供，以便制造商能夠理解和處理這些信息。

差異總結：

- 時間階段： PCB原理圖是在設計的早期階段創建的，而PCB設計文件是在電路的物理設計已經完成后創建的。

- 目的不同： PCB原理圖主要用于電路的邏輯表示和功能理解，而PCB設計文件則包含了與物理PCB相關的實際設計和制造信息。

- 表示形式： PCB原理圖使用符號表示元器件，強調電路的邏輯結構；而PCB設計文件使用實際的尺寸和形狀表示元器件，強調電路的物理布局。

在設計電路板時，這兩個文檔通常是交替創建和更新的，設計人員在原理圖中完成電路設計，然后將其轉換為實際的PCB布局，并生成PCB設計文件，以便進行制造和組裝。
