在PCB設計中，放電齒是一種特殊的設計元素，其主要作用是在開關電源浪涌測試或ESD（靜電放電）測試時，有效地防止共模電感兩端的高壓引起的飛弧，并降低對周圍器件的影響。深圳宏力捷電子是專業PCB設計公司，可承接多層、高精密/BGA封裝以及盲孔/埋孔的PCB設計畫板服務，客戶只需提供原理圖，我們可完成電路板布局、建立BOM表、搜尋供應商及購料、樣品制作等服務。

以下是對放電齒在PCB設計中作用的詳細解釋：

1. 定義和結構：

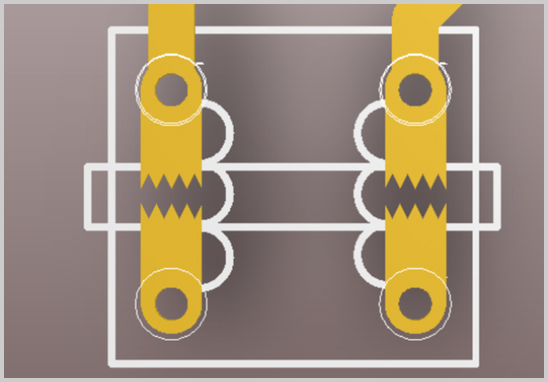

放電齒是一對指向彼此相對的銳角的三角形，其中一個三角形接地，另一個接到信號線。這些三角形由PCB布線過程中使用的銅箔層形成，需要設置在PCB板的頂層，且不能被防焊涂料所覆蓋。指尖間距最大為10mil，最小為6mil。

2. 防止飛弧和滅弧效果：

在開關電源浪涌測試或ESD測試中，共模電感兩端可能產生高壓，導致飛弧現象。通過在這些電感兩端加入放電齒，可以防止飛弧的發生。放電齒的設計使得電感通過兩放電尖端進行放電，從而有效地滅弧，減少了對周圍器件的損害。

3. 防雷器件的替代方案：

通常情況下，防雷器件是防止電路板受到ESD或浪涌干擾的有效手段，但成本較高。放電齒作為一種替代方案，能夠在沒有額外成本的情況下，在PCB設計中達到類似的效果。它起到限制共模電感兩端電壓的作用，減輕了對周圍器件的影響。

4. 防止積碳和短路：

需要注意的是，由于放電齒是通過空氣形式的放電間隙實現的，只能在偶發ESD環境中使用。在常發生ESD的環境中，由于常常的放電，可能會在放電齒的兩個三角點上產生積碳，最終導致放電間隙上短路，引起信號線的永久對地短路，進而導致系統故障。

5. 無需額外成本的設計：

放電齒的設計不需要額外的成本，它可以直接在PCB設計中考慮和添加。通過在繪制PCB板時添加放電齒，設計師可以有效地提高電路板的耐ESD性能，減少因靜電放電而導致的損害。

總的來說，放電齒是一種在PCB設計中簡單而有效的解決方案，用于控制ESD和浪涌干擾，提高電路板的可靠性和穩定性。設計師在考慮使用放電齒時需要根據具體應用場景仔細權衡其優缺點。
