PCB設計工程文件是指依據PCB原理圖來設計PCB形成的設計文件，可用于生產制造。在PCB設計中，涉及到多個文件類型，每種文件都承載著特定的信息，為PCB的生產制造提供了必要的數據支持。

PCB設計工程文件主要包括以下四個方面：

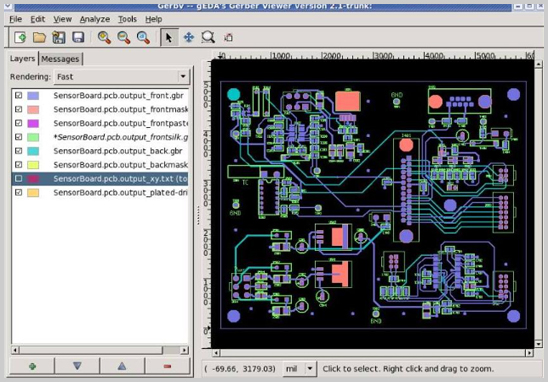

1. Gerber文件：Gerber文件是向PCB板廠提供的用于制造PCB的文件。其中包括走線層、綠油開窗層、絲印層和鉆孔層等。走線層包含了板子上的走線、焊盤、銅皮以及過孔等信息。綠油開窗層標識了需要露銅的區域。絲印層包含了需要標識的信息，如元件編號、極性標志等。鉆孔層則包含了板子上的鉆孔信息。

2. 鋼網文件：鋼網文件是向鋼網廠提供的用于制造鋼網的文件。鋼網是在貼片過程中覆蓋在PCB上的有開孔的鋼板，用于刷錫膏。鋼網文件包括Paste mask Top和Paste mask Bottom兩個文件。

3. 坐標檔：坐標檔是向貼片廠提供的用于貼片的文件。它包含了元件的型號、中心坐標位置、旋轉角度等信息。坐標檔文件包括Top SMT和Bottom SMT兩個文件。

4. 位置圖：位置圖是為維修人員提供的文件，用于指示元器件的位置。它包括元器件編號、外框、極性等信息。位置圖文件包括Top和Bottom兩個文件。

這些工程文件可以使用不同的軟件進行打開和編輯：

- 對于AD軟件，可以打開.PrjPcb、.SchDoc、.PcbDoc等文件。

- Cadence軟件可以打開.opj、.brd、.pad等文件。

- PADS軟件可以打開.SchDoc、.PcbDoc等文件。

- KICAD軟件可以打開.pro、.sch、.kicad_pcb等文件。

為了生成PCB的生產制造文件，需要進行以下步驟：

1. 導出Gerber文件，以便向PCB板廠提供制造所需的數據。

2. 導出鋼網文件，以便向鋼網廠提供制造所需的數據。

3. 導出坐標文件，以便向貼片廠提供貼片所需的數據。

4. 可選地，生成裝配圖，以方便DIP生產。

通過提供這些工程文件，可以確保PCB的設計與制造之間的順暢交流，從而高效地完成整個生產制造流程。深圳宏力捷電子是專業PCB設計公司，可承接多層、高精密/BGA封裝以及盲孔/埋孔的PCB設計畫板服務，客戶只需提供原理圖，我們可完成電路板布局、建立BOM表、搜尋供應商及購料、樣品制作等服務。
