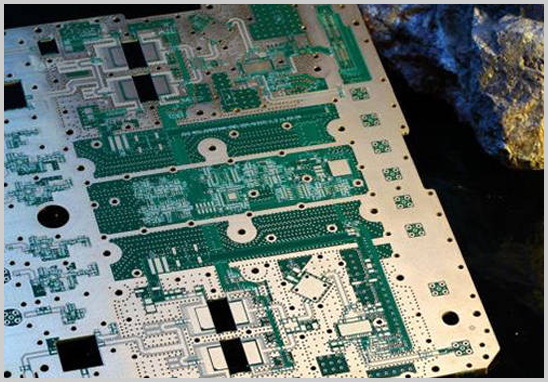

在現代電子制造業中，線路板（PCB）作為電子設備的核心組件之一，扮演著連接和支持各種電子元器件的重要角色。其生產工藝經歷了精密的流程和嚴格的質量控制，保證了最終產品的性能和可靠性。本文將帶您深入了解PCB線路板制作的全過程，從設計到成品，逐步解析每個關鍵步驟。

1. 前期準備：PCB生產的起點

PCB制作的第一步是前期準備，包括確認客戶需求、制定設計文件和采購原材料。設計團隊根據客戶提供的需求繪制電路原理圖，并將其轉化為PCB布局圖。采購部門則負責采購覆銅板、阻焊膜等原材料，為后續生產做好準備。

2. 圖形處理：數字化設計與生產準備

PCB布局圖需要經過圖形處理，轉換為實際生產所需的圖形文件。設計團隊使用專業軟件將布局圖轉換為生產格式，確保圖形的準確性和一致性。

3. 內層線路制作：多層板的核心工藝

對于多層板，內層線路的制作是關鍵步驟之一。覆銅板經過感光、光刻、蝕刻等工藝形成內層線路，保證了多層板的電氣連通性。

4. 層壓：多層板的穩固結構

內層線路制作完成后，多層板需要經過層壓工藝，通過高溫高壓下的固化，確保各層之間的粘合和穩固結構。

5. 鉆孔：孔洞的精確定位

鉆孔工藝在PCB制作中不可或缺，確保了通孔或盲孔的準確位置和精度，為后續金屬化處理和元器件插裝提供支持。

6. 孔金屬化與電鍍：孔洞導電的關鍵步驟

經過鉆孔的板材需要進行金屬化處理，以保證孔洞的導電性能。金屬化處理和電鍍工藝保證了孔洞內的導電性和可靠性。

7. 外層線路制作：外部連接的精細設計

外層線路通過類似內層線路的制作工藝，實現了外部連接點和元器件的布局，保證了線路板的功能性和可靠性。

8. 絲印：標識與指示的最后一環

絲印工藝在線路板表面印刷標識和指示信息，為產品的使用和維護提供必要的參考。

9. 表面處理：保護與提升焊接性能

表面處理工藝涉及對線路板表面進行保護和增強，以提高其焊接性能和環境適應性。

10. 檢測與測試：保證質量的最后一道防線

在整個制作過程中，對線路板進行嚴格的檢測和測試，確保產品質量符合設計要求和客戶需求。

PCB線路板的制作過程需要精密的技術和嚴格的質量控制，確保最終產品的性能和可靠性。宏力捷電子作為專業的PCB生產廠家，擁有豐富的經驗和先進的設備，為客戶提供高質量的PCB定制服務。如果您有PCB制作需求，請隨時聯系我們，我們將竭誠為您提供專業的支持和解決方案。
