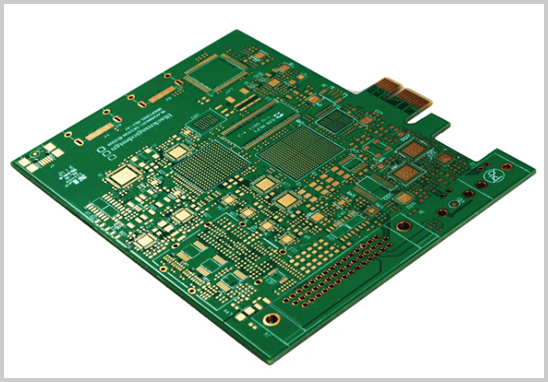

隨著電子技術的不斷進步和電子產品向小型化、多功能化方向發展，盲埋孔技術在高級PCB設計中變得尤為重要。深圳宏力捷電子作為一家專業的PCB設計公司，致力于為客戶提供多層、高精密/BGA封裝及盲孔/埋孔的PCB設計服務。本文將深入介紹盲埋孔的概念、設置方法及設計規范，幫助您更好地理解和應用這一關鍵技術。

盲埋孔基礎概念

盲孔

盲孔是從PCB的頂層或底層開始鉆孔，但只穿透到一個或幾個內層的孔，不穿透整個板子。這類孔通常用于表面貼裝技術和多層板內部的連接。

埋孔

埋孔是完全埋藏在PCB內部，既不與頂層也不與底層相通的過孔。它們主要用于內部信號層之間的連接，從外部不可見。

盲埋孔的共同優勢

1. 節省空間：減少外露的焊盤，有利于高密度布線。

2. 提高信號完整性：縮短信號路徑，減少信號干擾和交叉噪聲。

3. 增強機械穩定性：減少板面的通孔數量，提升整體結構強度。

如何設置盲埋孔

1. 設計規劃

在PCB設計初期，就需要確定哪些連接需要使用盲孔或埋孔。這通常基于電路的復雜度、信號完整性要求及空間限制。早期規劃有助于優化設計，減少后期修改的復雜度。

2. 選擇合適的設計軟件

確保所使用的PCB設計軟件支持盲埋孔的定義和設計。在軟件中正確設置盲孔和埋孔的起始與終止層。常用的設計軟件如Altium Designer、Cadence Allegro等都具備此功能。

3. 與制造商溝通

盲埋孔的加工工藝較為復雜，成本較高，因此在設計初期就應與PCB制造商溝通，了解其加工能力及成本，確保設計方案的可行性。制造商的反饋對于設計優化至關重要。

4. 精確的孔徑與位置

設計時需嚴格控制孔徑大小和位置精度，以滿足制造公差要求，避免因設計誤差導致的生產失敗。通常通過DFM（Design for Manufacturing）工具進行檢查和驗證。

盲埋孔設計規范

1. 最小孔徑與間距

根據制造商的能力，設定合理的最小孔徑和孔間距。一般而言，盲孔的直徑不應小于0.15mm，埋孔不應小于0.1mm，且孔間距需保證足夠的機械強度。

2. 層疊結構

在多層板設計中，合理規劃層疊結構，確保盲孔和埋孔的準確定位。盲孔的起始和終止層需明確標示，避免在設計和生產中出現混淆。

3. 鍍銅厚度

考慮信號傳輸需求和機械強度，設定合適的鍍銅厚度，同時避免過度鍍銅導致的鉆孔困難或孔壁破裂。通常通過仿真軟件進行分析和驗證。

4. 信號完整性分析

進行必要的信號完整性仿真，確保盲埋孔的使用不會對高速信號產生不良影響，如反射、串擾等。常用的仿真工具如HyperLynx、SIwave等可以提供有效的分析。

5. 測試點考慮

為便于檢測，設計時應預留測試點，特別是對于埋孔，可能需要特別設計可測試的結構。測試點的設置有助于生產后的電氣性能檢測和維護。

盲埋孔技術的應用顯著提升了PCB的設計靈活性和性能，但同時也對設計者提出了更高的要求。遵循上述設計規范，結合緊密的制造商溝通，可以有效確保盲埋孔PCB的成功生產和應用。隨著技術的進步，盲埋孔技術將在更廣泛的領域發揮其獨特價值。
