厚銅PCB的優勢和特點

厚銅PCB（Thick Copper PCB）是指采用厚度超過105μm（3oz）銅箔制造的印刷電路板，通常用于高電流、高功率密度的電子應用中，例如電源模塊、電機控制、焊接設備等。其主要優勢包括：

1. 高電流承載能力：厚銅PCB能夠支持更高的電流，減少導電路徑的電阻，降低熱量的產生。

2. 良好的散熱性能：由于銅具有高導熱性，厚銅PCB可以更有效地分散熱量，延長電子元器件的使用壽命。

3. 增強的機械強度：較厚的銅層增加了PCB的物理強度，使其更能承受機械應力和熱應力。

4. 可靠性和耐久性：適用于惡劣環境的應用，例如高溫、高濕、高振動場景。

厚銅PCB設計中的常見問題及解決方法

盡管厚銅PCB具有顯著優勢，但在設計和制造過程中，工程師往往會面臨一些挑戰：

1. 散熱不足

 - 問題：厚銅PCB雖然具有較好的散熱性能，但如果設計不當，局部熱量仍可能積聚。

 - 解決方法：合理布置散熱過孔和散熱片，在高功率區域增加銅箔面積，同時選擇導熱性較好的基材。

2. 過孔填充不足

 - 問題：由于銅的厚度增加，過孔可能無法完全填充導電材料，影響電氣連接。

 - 解決方法：采用專用的填孔工藝，如樹脂填孔或電鍍填孔技術，確保過孔內導電良好。

3. 蝕刻困難

 - 問題：厚銅PCB的蝕刻深度增加，容易導致蝕刻不均勻，影響導線寬度和間距。

 - 解決方法：調整蝕刻工藝參數，選擇適合厚銅PCB的高精度蝕刻設備，并優化電路設計以提高可制造性。

4. 設計規則限制

 - 問題：厚銅PCB需要更大的導線寬度和間距，這可能限制電路布局的緊湊性。

 - 解決方法：在設計初期考慮使用多層板或疊層技術，合理規劃信號層和電源層的布局。

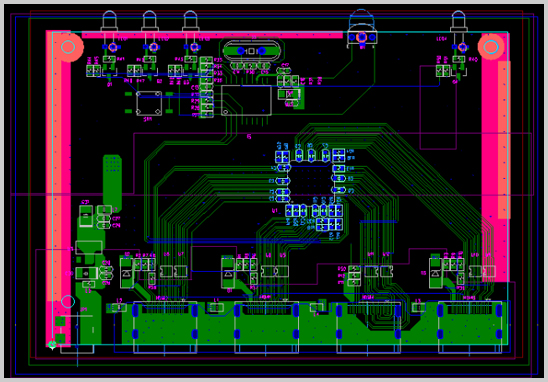

厚銅PCB設計技巧及注意事項

在實際設計過程中，以下技巧和注意事項能夠幫助工程師優化厚銅PCB的性能和制造質量：

1. 精確計算導線寬度

 - 根據電流大小、銅箔厚度和工作溫度，使用IPC-2221標準公式計算導線寬度，確保其能夠承載設計所需的電流。

2. 優化熱管理設計

 - 使用熱仿真軟件分析電路板的熱分布情況，合理布置散熱過孔、導熱墊和散熱器，確保熱量快速導出。

3. 合理布線和布局

 - 對高電流路徑使用短而寬的導線，并盡量減少彎折；對于低信號路徑，確保足夠的間距以減少干擾。

4. 選擇合適的材料

 - 使用高TG（玻璃化轉變溫度）和高導熱性的基材，提高PCB的熱穩定性和散熱能力。

5. 注意制造公差

 - 由于厚銅PCB的加工復雜性較高，設計時需留意制造商的工藝公差范圍，避免不必要的返工。

6. 測試和驗證

 - 在生產之前，對設計進行全面的電氣和熱性能仿真測試，確保PCB能夠滿足實際應用需求。

我們的PCB設計打樣服務

作為一家專業的PCB設計公司，我們深知厚銅PCB設計的復雜性和重要性。為了幫助客戶快速、高效地完成厚銅PCB的開發和驗證，我們提供一站式的PCB設計打樣服務：

1. 專業設計支持：我們的工程師團隊擁有豐富的厚銅PCB設計經驗，能夠為您提供專業的設計優化建議。

2. 高精度打樣：采用先進的制造工藝，確保厚銅PCB的高質量和高可靠性。

3. 快速交付：我們承諾在最短的周期內完成打樣，為您的產品開發節省寶貴時間。

4. 一對一技術服務：從設計到打樣，我們全程提供一對一的技術支持，確保項目順利進行。

無論是電源模塊、充電樁控制板，還是工業自動化控制設備，我們都能夠為您提供定制化的厚銅PCB解決方案。如果您對我們的服務感興趣，請隨時聯系我們，我們期待與您合作！
